自己动手修笔记本——联想Y470详细拆机教程

时间:2019-04-02 19:13来源:未知 作者:admin 点击: 次
Y470详细拆机教程 如何拆卸电池 将 电脑 翻过来，底面朝上，搬开两边的电池卡口，拿下电池 如何拆装底面盖板和迷你插槽盖板 拧松5颗螺钉，卸下底面盖板；卸下小盖板上的一颗螺钉
Y470详细拆机教程
昨天发了一篇拆卸联想Y450屏的教程，今天干脆费点事儿，发一个整机拆卸的详细教程
拆卸Y470的电池（这个比较简单，为了使我们的教程更加平民化，就也写出来了，老鸟略过）:

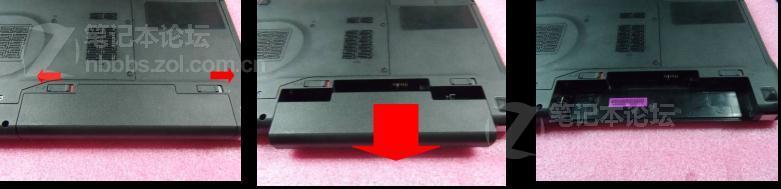

将电脑翻过来，底面朝上，搬开两边的电池卡口，拿下电池
Y470详细拆机教程图片1

拆装底面盖板和迷你插槽盖板

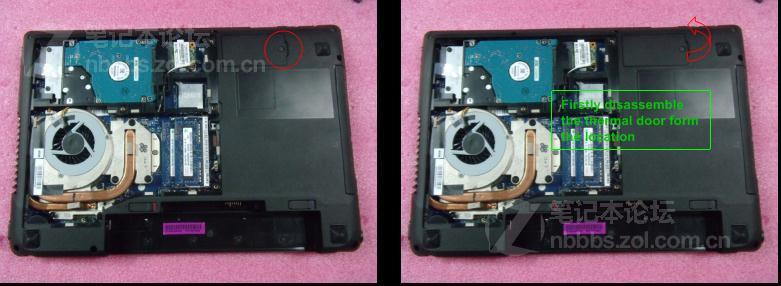

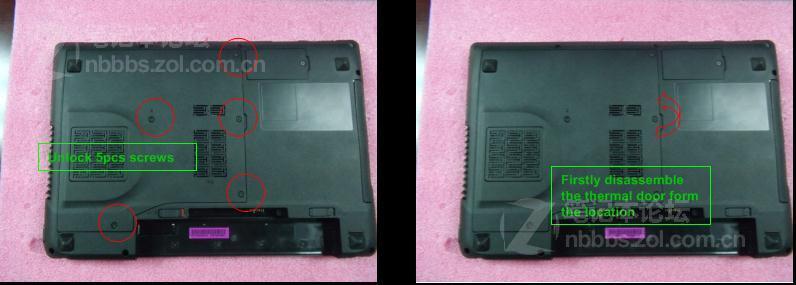

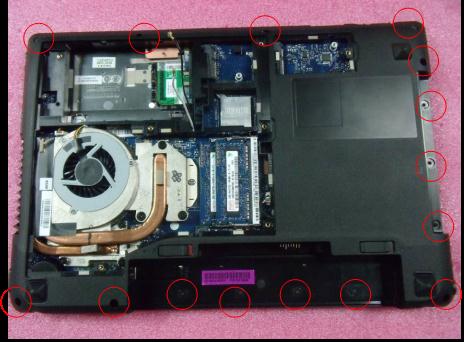

如下图拧松5颗螺钉后，卸下底面盖板；卸下小盖板上的一颗螺钉卸掉迷你插槽盖板
Y470详细拆机教程图片2


Y470详细拆机教程图片3

拆卸光驱

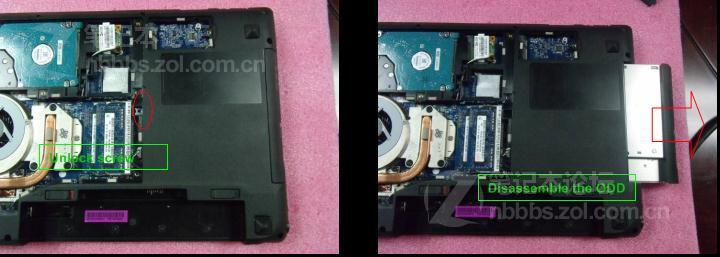

光驱的固定主要靠一颗螺丝钉，拧掉固定光驱的一颗螺钉后推出光驱

Y470详细拆机教程图片4

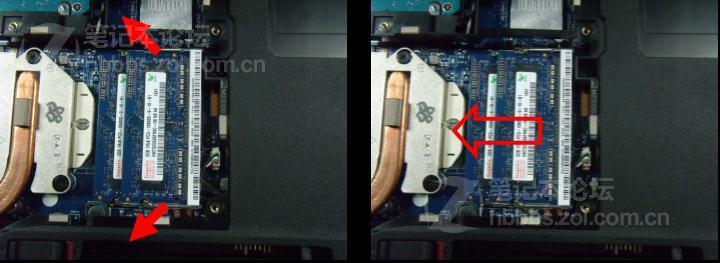

拆卸内存
仔细观察你会发现，拨开内存两边的卡簧，之后内存会自动向上弹出，之后按照内存的自然角度方向拿掉内存

Y470详细拆机教程图片5

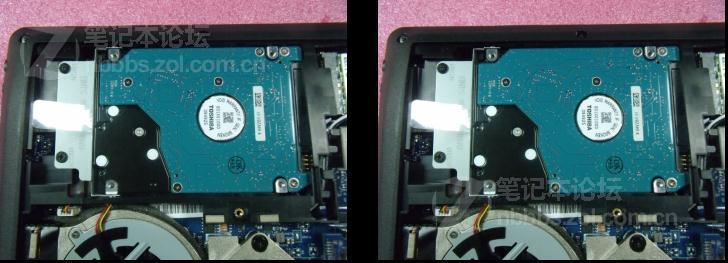

拆卸硬盘
拧掉两颗不同规格的螺钉后，卸下硬盘
Y470详细拆机教程图片6

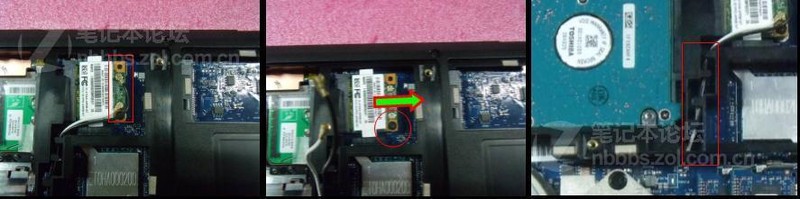

拆卸无线网卡

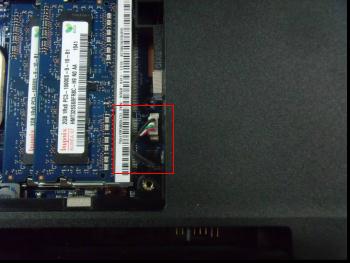

拔掉两根天线，之后拧掉固定螺钉，斜向上45度拔掉无线网卡
Y470详细拆机教程图片7
拆装USB数据线
扒掉USB线放在边上较低一侧
Y470详细拆机教程图片8


拆卸D壳拧松15颗螺丝Y470详细拆机教程图片9

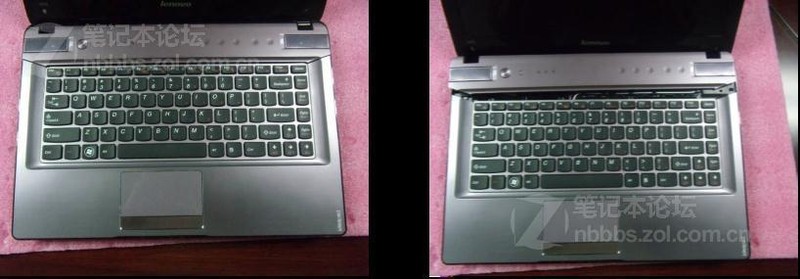

移除开关板.按图示方法卸掉开关板
Y470详细拆机教程图片10

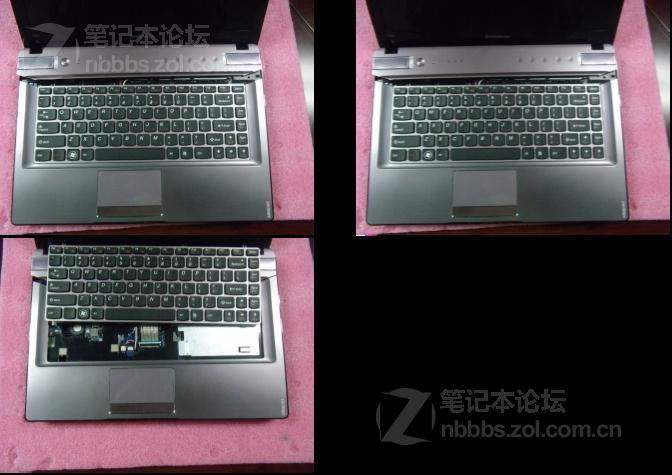

移除键盘
1.拧掉两颗螺钉: 2. 掀开键盘;3. 分开键盘和下面的膜; 4. 卸掉键盘.
Y470详细拆机教程图片11
4.移除如图所示数据线插头.
Y470详细拆机教程图片12
移除主机上盖1.拧松螺丝钉2.扒掉相关数据线，并数据电缆施放.
Y470详细拆机教程图片13

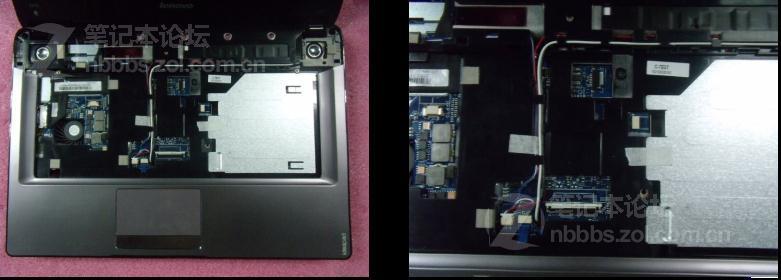

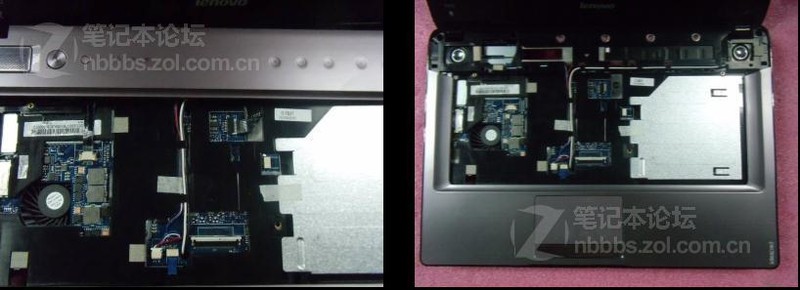

3. 如图所示卸掉主机上盖.
Y470详细拆机教程图片14

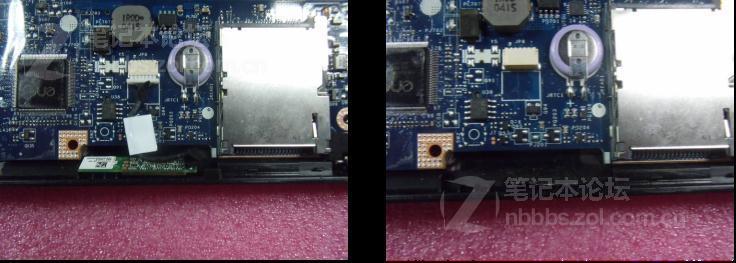

移除蓝牙模块
Y470详细拆机教程图片15

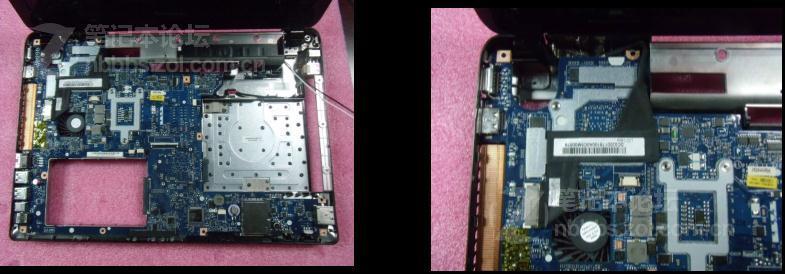

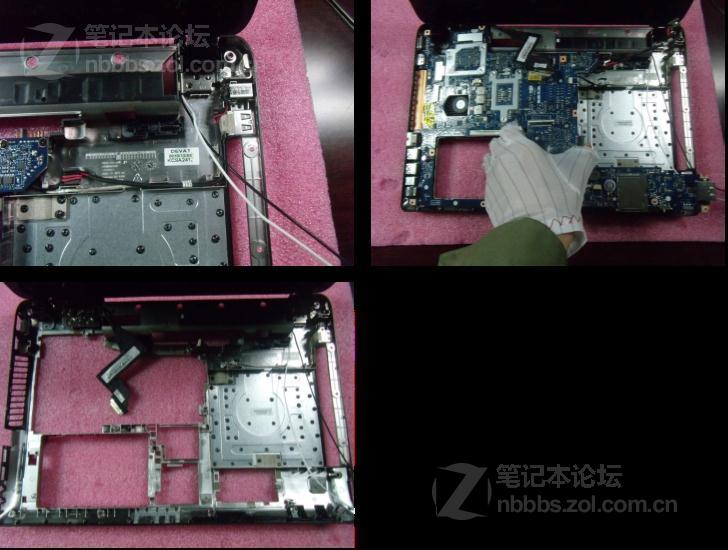

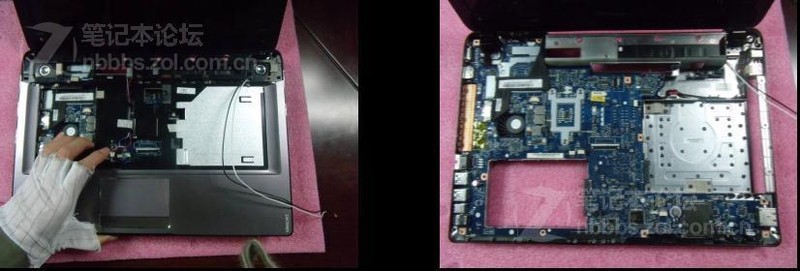

移除主板
1. 拧松主板上如图所示螺钉, 然后拔掉屏线
Y470详细拆机教程图片16
2. 拆掉DC-IN电缆，从一侧掀起主板.
Y470详细拆机教程图片17
拆卸屏模组拧松 7颗螺丝： 2pcs 2.5*4mm 和 5pcs 2.5*6mm (Torque:1.5~2.0kgf.cm ), 拿掉屏模组

Y470详细拆机教程图片18

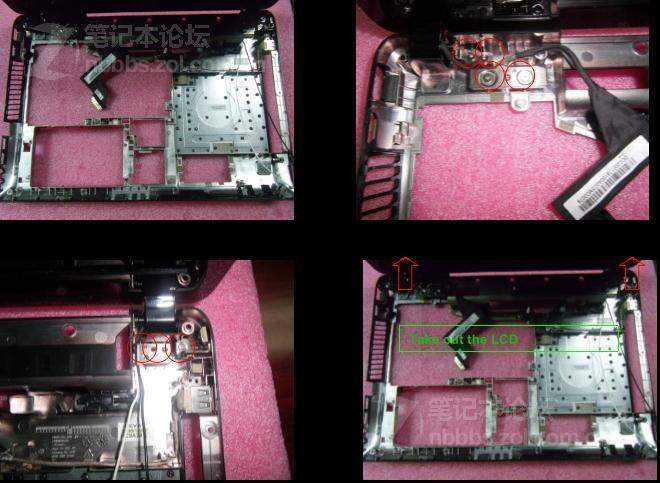

液晶屏拆除（详细教程请移步 Y450换屏教程）

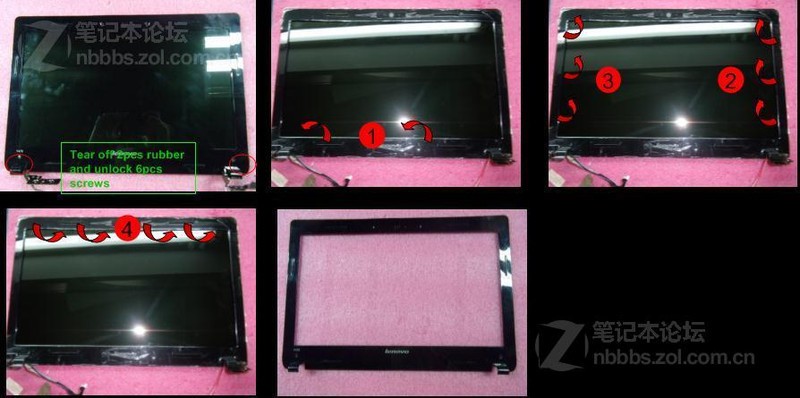

1.移除6个橡胶垫 和 2颗  M2.5*5mm(1.5~2.0kgf.cm)螺丝
Y470详细拆机教程图片19

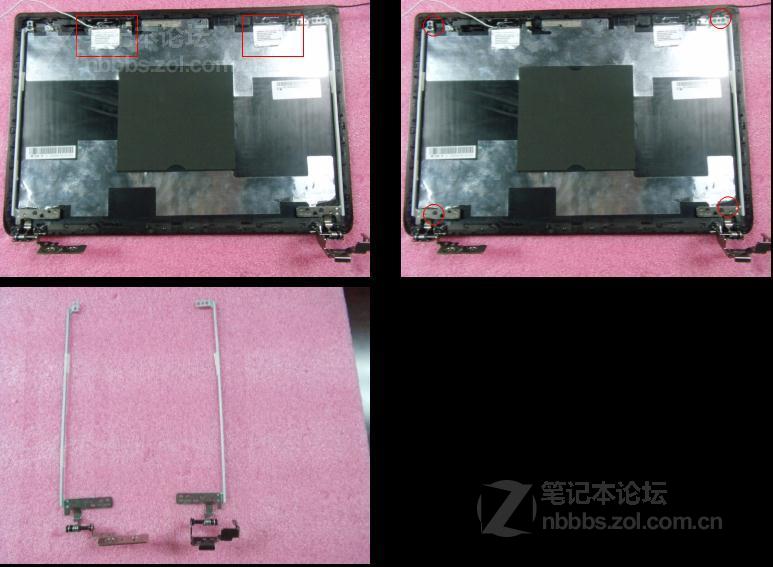

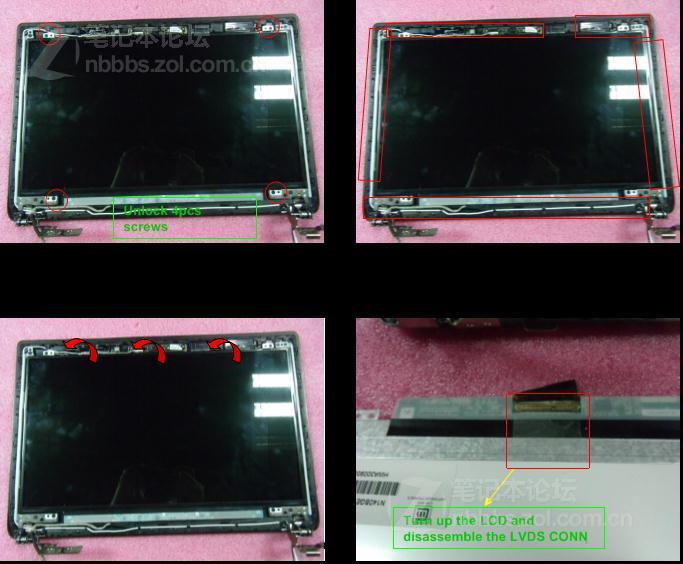

2. 拧松 4颗M2.0*3mm(1.5~2.0kgf.cm)螺丝 , 然后卸掉无线网卡天线,屏线和摄像头模组3. 按照如图所示拆掉屏幕和屏线
Y470详细拆机教程图片20

4. 拿掉无线网卡天线，然后卸掉盖子上的五颗螺钉.
Y470详细拆机教程图片21

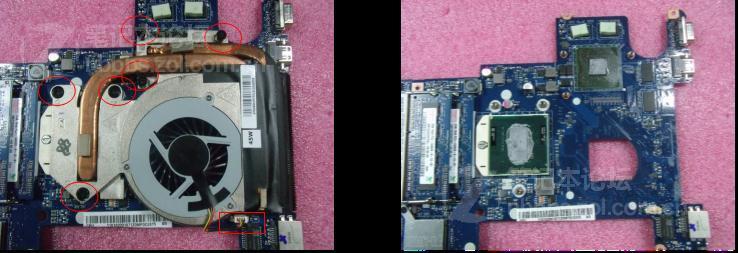

移除散热模组去掉风扇电源线;卸掉螺钉，按照6543 2 1的顺序, 拿掉散热模组
Y470详细拆机教程图片22

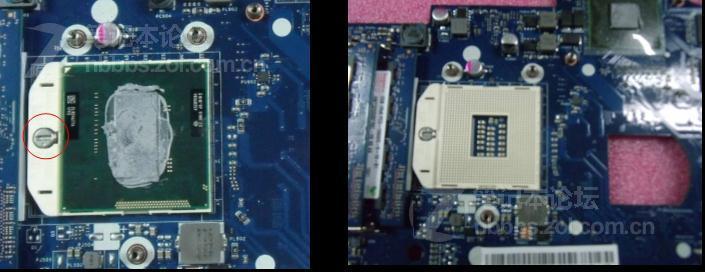

移除CPU使用 “一”字螺丝刀解锁, 然后拿掉CPU
Y470详细拆机教程图片23
